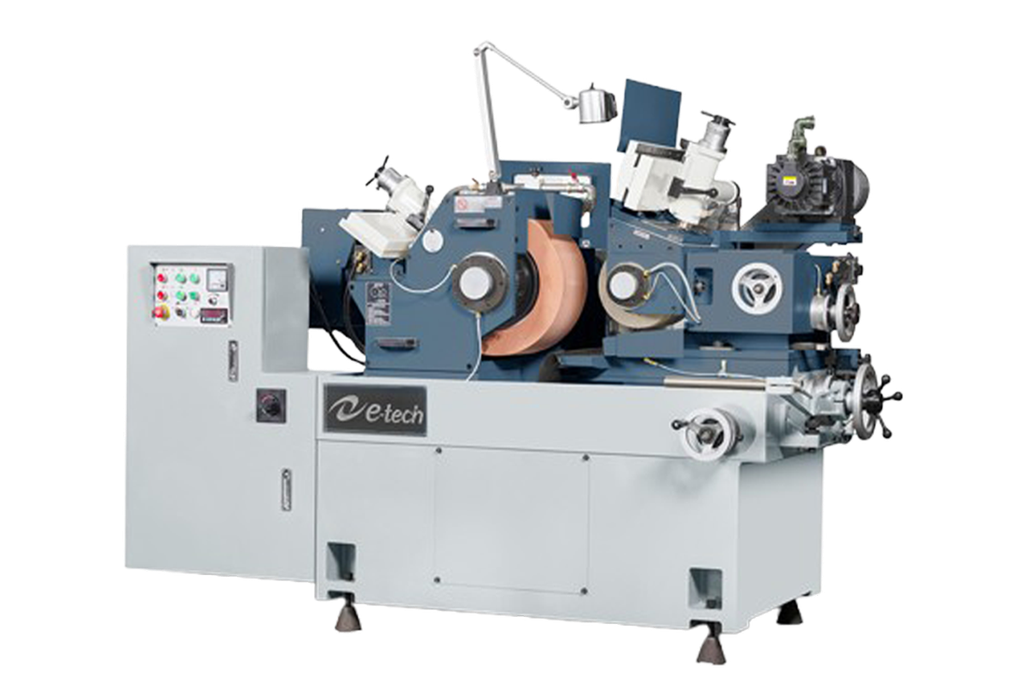

高精度標準伺服機型S機型

1

修砂裝置
砂輪及調整輪上油壓修整裝置, 配合滑軌精密鏟花可執行穩定 油壓推動使修整作業獲得最好 的效果。 藉由選用不同形狀的成型裝置 可以進行各形狀的成形研磨。

• NC機型可以選配砂輪修整自動 進給裝置進行計次補正、計時 補正或是自動修砂補正。
• CNC機型不僅可以自動修砂補正 ，利用兩軸伺服控制更可以進 行複雜形狀的修整。
• 多元的刀架設計：針對各大小不同的外徑開發出數種刀架,方便客戶加工調整時的運用。


2

調整輪伺服控制：
調整輪使用伺服馬達，可藉由 數位控制做無級變速，即使調 整輪經修整尺寸變小也能透過 適當設定使輪面維持穩定的線 速度，使工件保有良好真圓度 及表面粗糙度。
此外，調整輪和伺服馬達採用 皮帶傳動可有效改善傳統鍊條 傳動產生的震動及噪音。

3

主軸：動／靜壓式主軸：
砂輪和調整輪主軸使用鎳鉻鉬 合金鋼製成，利用滲碳熱處理 提高主軸的耐磨耗性，再經過 深冷等熱處理過程消除應力並 且穩定材質使主軸不易變形， 確保主軸長期使用壽命及精度。

4

機械本體：
使用具減震效果的米漢娜鑄鐵 鑄造而成,經燒炖處理及時效處 理後加工,為砂輪及調整輪軸座 提供高剛性支撐平台,成為確保 整機高剛性的重要基礎。

5

調整輪進給：
結構採用雙反V型結構，適當的 跨距及尺寸設計提供穩固支撐 ，能夠確保在研磨中調整輪能 穩定、平順的進給。

6

停止研磨自動進給(NC型)：
NC型採用PLC控制器藉LCD觸控 螢幕搭配對話式軟體。
選定模式（單次或重複），依 項目在空格填入數字完成設定 ，再按下循環啟動鈕就可自動 執行停止式研磨。簡單易學的 特性大幅減少稼動時間並提高 生產效能。
