說明
- 專為模具及高科技電子業量身打造

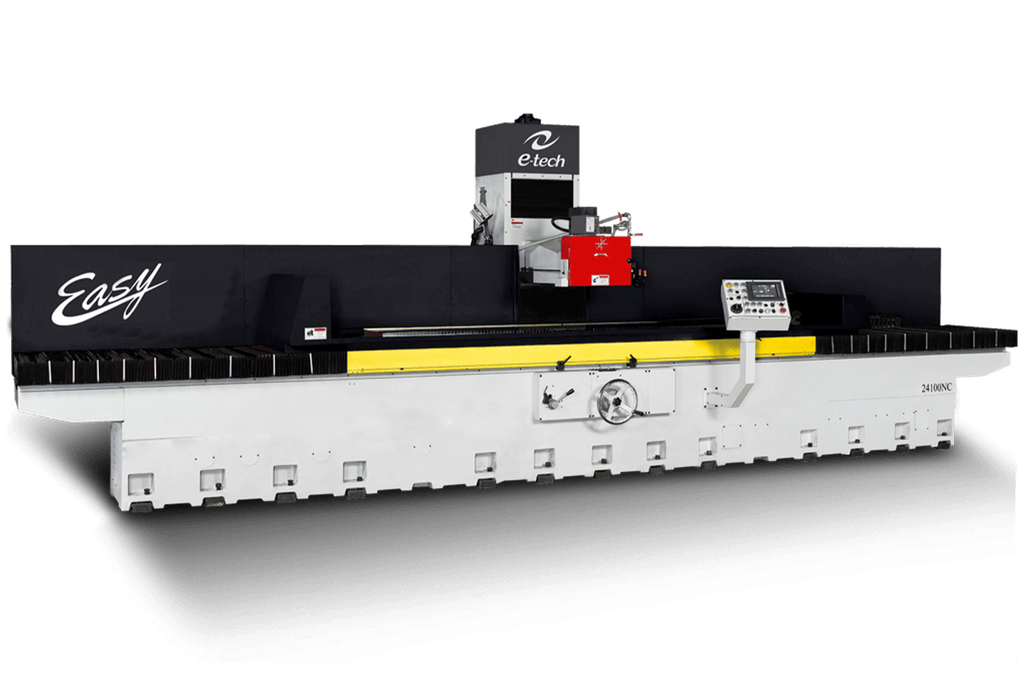

精心打造毅德E A S Y 系列平面磨床展現獨特的研磨精度及表面光度，該系列機種動柱式結構設計具備高剛性高精度特性，在大型工件的研磨上創造出令人讚嘆的精度。本機採用P L C 及彩色觸控螢幕， 功能強大，操作簡易，可進行自動化研磨操作達到省時，省力，高效率的目標。 - 動柱式“T”型底座一體成型
1. T ” 型底座採用米漢納鑄鐵一體鑄造成型， 經回火及應力消除處理，確保結構材質的長期穩定性。
2. 底座長度為工作台長度的2 . 5 倍， 在研磨時工作台為全行程支撐，大大增加研磨時的機械剛性。
3. 工作台滑道為雙V 軌道， 針對大型工件， 軌道加寬加深的設計配合加大的兩滑道間跨距，使工作台移動更穩定、更順暢。
4. 特殊的油槽及潤滑油路設計，以壓力油膜支撐工作台及潤滑，降低軌道間磨擦增加使用壽命。
5. 軌道潤滑系統具備壓力檢知功能，以確保有足夠的潤滑油膜壓力。 - 鞍座式結構
1. 底座為穩重的箱型結構， 高剛性的底座可以提供穩固的支撐，確保長期穩定的機器精度。
2. 底座內部經由強化的肋骨設計，大幅提升結構剛性。
3. 底座滑道採雙“V”滑道設計，加大的滑道設計可以有效提升支撐鞍座的穩定性。
研磨迴圈

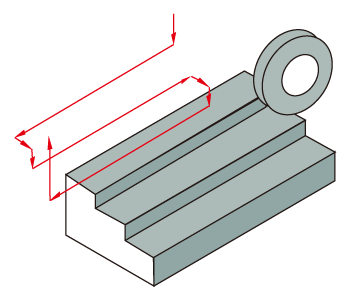

步進研磨模式
交叉研磨模式
溝槽( 直進) 研磨模式
多溝槽研磨模式(選購
機器設計特性
1
機器設計
435mm（17.12“）大柱寬設計比其他製 造商提供更高的穩定性和剛度。
2
主軸吹氣防塵防屑設計
主軸吹氣設計可在主軸內部產生正壓， 有效的防止小磨屑進入主軸，保持主軸 內部冷卻。彈匣式主軸筒外部亦以螺旋 槽氣冷設計的可防止主軸溫升。
3
10 HP主軸電馬達 (EASY 2480)
超重型主軸可選配5 HP主軸馬達，用於堅 硬材料或緩進給研磨。
4
工作台軌道 雙V 設計
X導軌採用精密人工剷花，油膜潤滑技術,搭 配Turcite-B超耐磨材料，確保定位精度和使用壽命。
5
機器設計
超寬774mm（30.47“）機座設計，提供 優異的剛性，相對於低振動動態研磨。
6
超剛性箱式結構設計
箱式機器底座和大型柱由米漢納或同等 級鑄鐵澆鑄製成，保證機器的極高剛性 和穩定性。機器淨重2,200公斤。
機台規格
| EASY-1224CNC | EASY-1632NC | EASY-2040NC | EASY-2060NC | EASY-2448NC | EASY-2460NC | EASY-2480NC | EASY-24100NC |
|
| 最大研磨長度 | 600 mm | 800 mm | 1000 mm | 1500 mm | 1200 mm | 1500 mm | 2000 mm | 2500 mm |
| 最大研磨寬度 | 300 mm | 400 mm | 500 mm | 500 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| 主軸中心至工作台面距離 | 500 mm | 500 mm | 600/800 (opt.) mm | 600/800 (opt.) mm | 700 mm | 700 mm | 700 mm | 700 mm |
| 最大負荷(含電磁鐵) | 400 kg | 580 kg | 850 kg | 850 kg | 1200 kg | 1300 kg | 1450 kg | 1600 kg |
了解有關我們產品的更多信息
欲了解更多詳細信息，請下載我們的目錄。目錄包括標準配件、可選配件以及全面的規格指南，幫助您更好地了解我們產品的功能！
