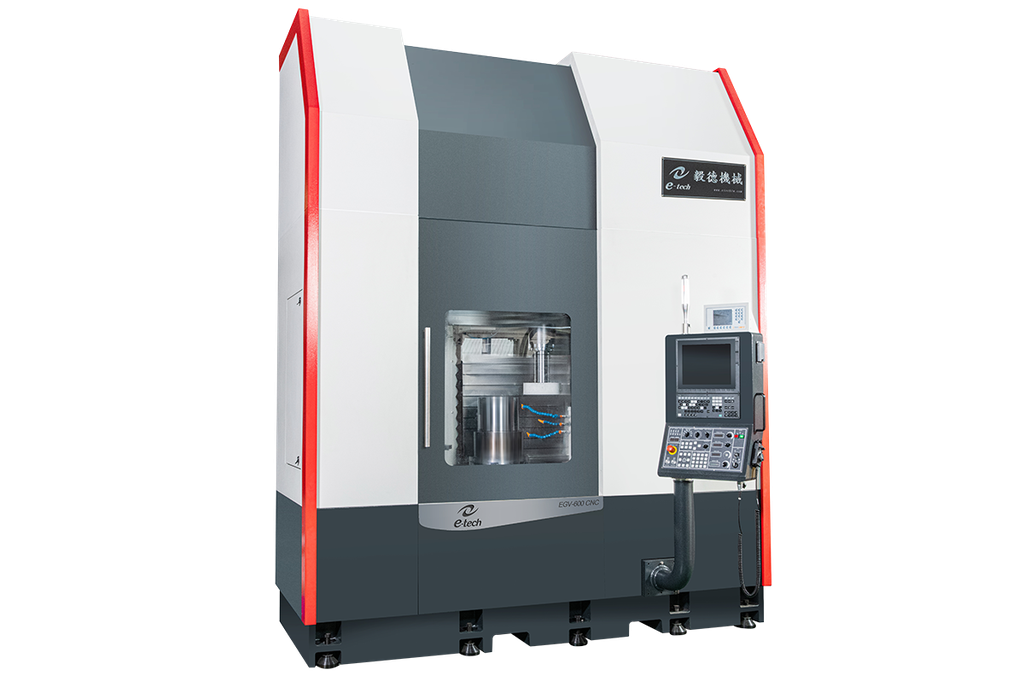

CNC C型立式磨床

1

研磨主軸
採用馬達內藏式主軸，除切削速度快外，還具有良好切削力、低振動量、高切削率、高精度及空間安排較容易等優點。主軸採長鼻端設計，易於深孔加工時主軸可伸入工件，減少砂輪柄的長度，有效增加研磨剛性。

2

機上量測系統
毅德機械特別規劃 LP2 磨床專用量測及B53量測機構並搭配比對環規，不只讓對刀速度大幅提升，並在完成研磨之後重新進行量測，以達最佳精度。

3

高精度線性滑軌
各軸使用日本 NSK 精選C1研磨級高精度滾珠螺杆，具有高效率，高剛性，高導程且精度壽命可預測之特性。
率先各大廠使用六槽圓珠形式線軌，並以加長滑塊的配置達到重量均化、低摩擦係數及精度均化的特性。

4

ATC自動換刀器
使用斗笠式機構並搭配 ATC 換刀器，不只可靠性佳，換刀效率高，搭配6到8支的刀柄儲料量規劃，使複雜工件或是需要呈現最佳面粗度應用得以落實。

5

液靜壓轉盤
轉盤使用零金屬接觸的液靜壓設計，能維持超長壽命並帶來高度的精度保證(迴轉精度0.001mm)。
高剛性設計且擁有超高荷載能力，靜荷重高達1200公斤。

6

鑽石滾輪修砂座
修砂做特別選用鑽石滾輪，有別於鑽石修砂筆，鑽石滾輪不易磨耗，具有高形狀精度及高修整效率等特色。

7

超剛性本台結構
低矮型的機械結構，搭配高剛性本臺設計，同時考慮兩軸間熱源穩定的單側水流設計，除了利於切削殘屑排出，常保機台清潔,對溫變的影響也降至最低。
