標準循環研磨及研磨多階段示意圖
內通孔
兩階段直孔
內通孔+外端面(齒面)
內盲孔+內端面
內錐角

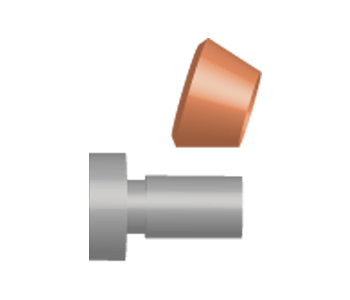

外徑+端面 (EGM-450)
內盲孔+內倒角
內R溝
內通孔+內圓角
多階段研磨
輪廓研磨
成型研磨
機器設計特性
1
主軸套管為一體式主軸，避免
主軸頭鑄件同心度不良，產生
溫異及影響精度壽命。
2
主軸頭中心前移，增加主軸頭 的剛性及荷重，並避免全盤面 接觸設計影響精度呈現。
3
主軸配置伺服馬達，呈現最佳 定速定扭狀態。
4
X軸下滑板設計，方便工件長度 更換時僅需移動單一部件。
5
滾柱式線性滑軌，具有高剛性 與超重負荷能力，可大幅提升 加工精度，達到高精度之表現。
6
精選 C1 級研磨及高精度螺桿 具有高效率、高剛性、高導程 且精度壽命可預測之特性。
7
低矮型機械結構，搭配大角度 傾斜式本台設計，有利於切削 液循環時將切削殘屑排出，可 常保機台清潔。
8
解決方案
從多個角度探索我們的解決方案 - 無論您需要行業洞察、客製化應用程式還是技術優勢。找到最適合您的目標和要求的內容。
加工實例
機台規格
| EGI-80CNC | EGI-150CNC | |
| 最大研磨內徑 | ∅80 mm | ∅300 mm |
| 最大研磨外徑 | ∅80 mm | ∅300 mm |
| 工件主軸最大旋徑 | ∅240 mm | ∅500 mm |
| 研磨最大深度 | 80 mm | 260 mm |
| 工件主軸最大承重(含夾頭) | 25 kg | 50 kg |
| 最大工件長度 | 80 mm | 30 mm |
