標準循環研磨及研磨多階段示意圖
內通孔
兩階段直孔
內通孔+外端面(齒面)
內盲孔＋內端面
內錐角
多製程一站式研磨 (EGM-350T)
內盲孔+內倒角
內R溝
內通孔+內圓角
多階段研磨
輪廓研磨
內徑+端面

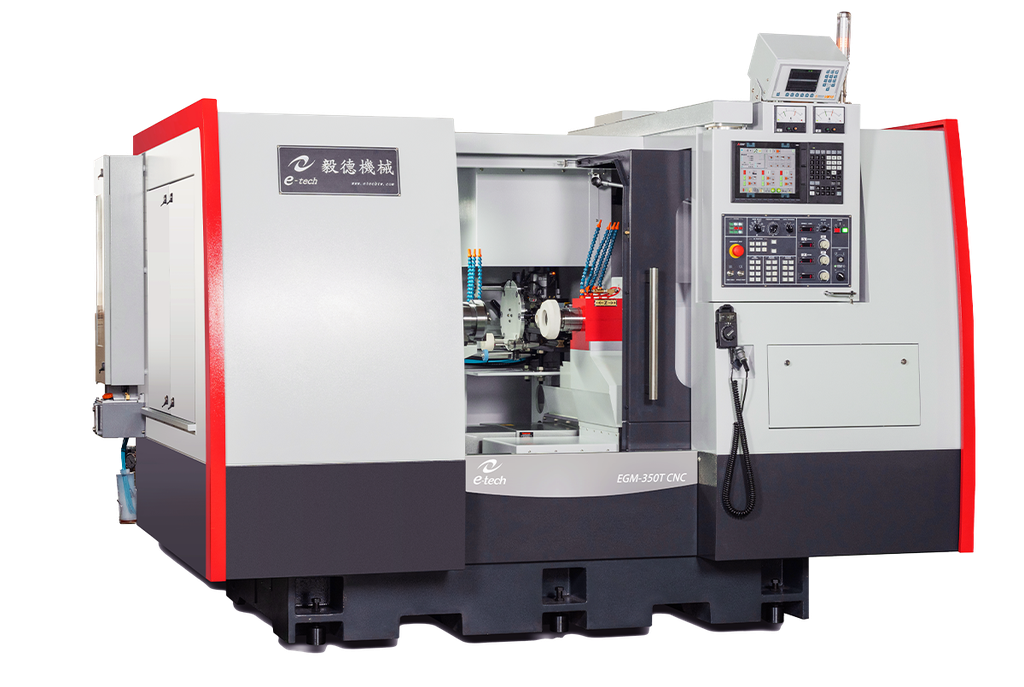

機器設計特性
1
研磨主軸採BBT30內藏式自動換刀主軸(7.5kW,30000rpm)油壓精密滑台驅動8T臥式刀庫，可達成多工序自動換刀研磨加工。
2
主軸套管為一體式主軸，避免主軸頭鑄件同心度不良，產生溫異及影響精度壽命。
3
主軸配置伺服馬達，呈現最佳定速定扭狀態。
4
低矮型機械結構，搭配大角度傾斜式本台設計，有利於切削液循環時將切削殘屑排出，可常保機台清潔。
解決方案
從多個角度探索我們的解決方案 - 無論您需要行業洞察、客製化應用程式還是技術優勢。找到最適合您的目標和要求的內容。
加工實例
機台規格
| EGM-350TCNC |
|
| 最大研磨內徑 | ∅300 mm |
| 最大研磨外徑 | ∅400 mm |
| 工件主軸最大旋徑 | ∅500 mm |
| 研磨最大深度 | 260 mm |
| 工件主軸最大承重(含夾頭) | 50 kg |
| 最大工件長度 | 300 mm |
| 最大主軸轉速 | 30000(Build-in-spindle) mm |
| 刀具型式 | BBT30 |
| 刀具敷量 | 8 Qty. |
