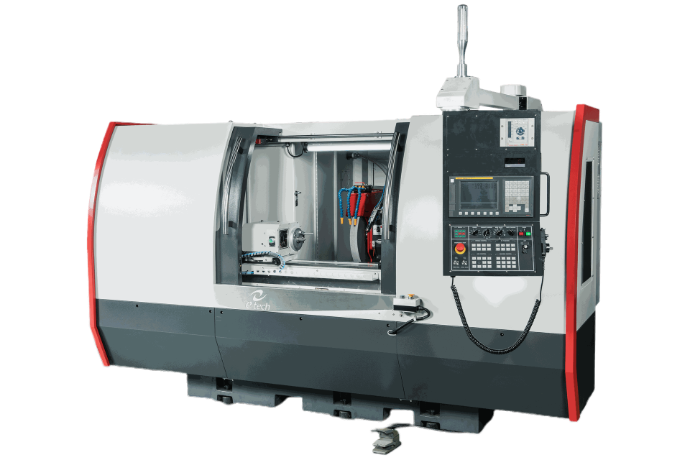

CNC直進式外圓磨床

1

砂輪主軸頭(培林式/軸受式)

• 標配 - 高迴轉精度的培林式主軸，除了兼具環保、溫升小的特色之外，新品更換更是輕鬆方便又快速。
• 選配 - 軸受式，動壓合金軸承快速切削能力，最佳面粗度的呈現，來自於 SNCM220 高級合金鋼材，經正常化調直處理、滲炭處理、深冷處理等多重處理，並經過研磨及鏡面處理，主軸表面硬度達 HRC62 度，長期無磨耗研磨精度高。


2

工件主軸頭
採用NN的主軸設計，能提供高荷重能力，搭配內部正壓保持防水設計，提供最佳迴轉精度及高剛性，加上驅動採用伺服馬達，在研磨的過程當中，定速自定扭，長時間使用時更能顯現其優異性及超長壽命。

3

尾座
頭尾座上方增加噴水裝置，顯現Etech專注在意每一個細節。氣浮裝置則提供客戶移動時的省力及減少迴旋滑板的損傷。

• 選配 - 尾座滑桶行程 75mm 方便大頂針孔工件的放取，並採用油浴式設計常保作動的順暢度，另外較短的尾管裸露設計可使尾座的剛性大大增加。
• 選配 - 尾座含可調整錐度設計，方便人員調整錐拔的操作。


4

超剛性本台結構
下滑板不論最左側或是最右側位置永遠保持在本台上的全支撐設計，利用高剛性米漢娜鑄鐵(Meehamite)及箱型肋結構。做為機台穩定性的根本，經燒炖和時效處理確保材質穩定，以研磨及鏟花確認最終精度使產品無論在壽命或是剛性都呈現最佳狀態。Z軸軌道採一V一平設計，軌道支撐肋板與本台肋板相連，使應力能有效傳遞，讓軌道較不容易變形。

5

X軸進刀滑軌
進刀軸有別於他廠的設計，採用雙 V 滑軌設計，使產品呈現最佳平衡支撐及最穩定狀態。有效確保長年使用時與 Z 軸方向的上下左右垂直度。
