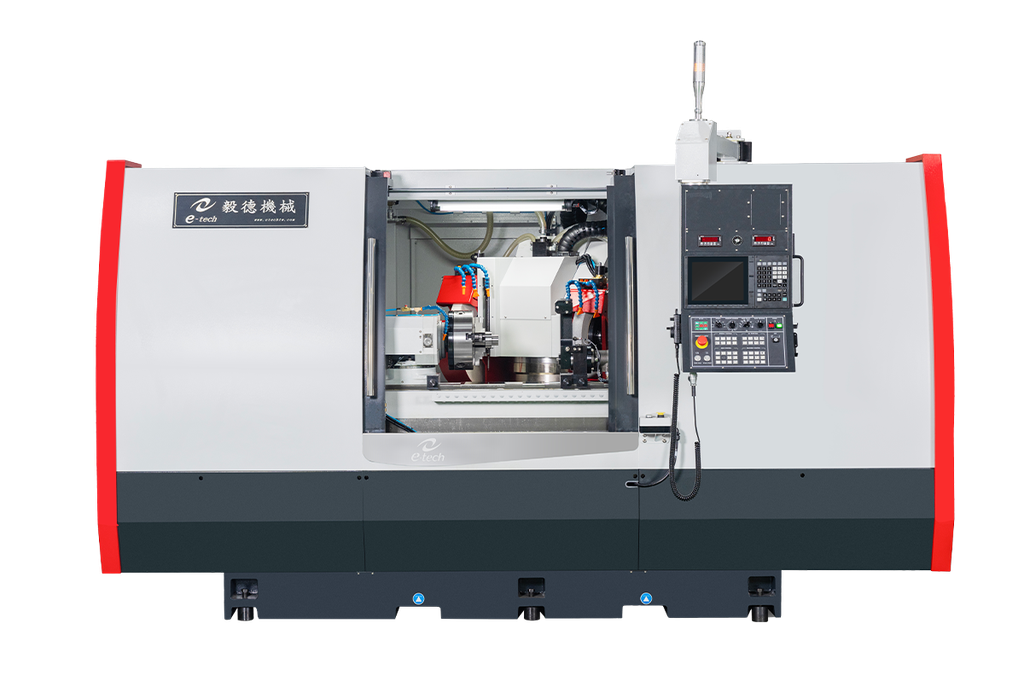

CNC精密複合萬能圓筒磨床

1

採用NN的主軸設計，能提供高荷重能力， 搭配內部正壓保持防水設計，提供最佳迴 轉精度極高剛性，加上驅動採用伺服馬達， 在研磨的過程中，定速且定扭，長時間使 用時更能顯現其優異性及超長壽命。

2

T1、T2共用主軸，採用NN式樣的6個培林方式排列， 確保研磨時的剛性及穩定性，並提供較大功率的輸出 增加研磨效率(標準線速度45米/秒)。

3

T3軸的內徑研磨主軸，採用內藏式主軸，除了有效減少空間，也提供更穩定的研磨扭力及剛性(Opt.)。

4

三片齒式離合齒定位，高定位精度，耐重切削 精度持久，外型簡潔，防水性佳。

5

頭尾座上方增加噴水裝置，顯現Etech專注 在每一個細節。氣浮裝置則提供客戶移動時 的省力及減少迴旋滑板的損傷。錐度可調式 尾座(Opt.)，方便細微的錐度調整，並且調 整後無需重設修砂原點。
選配 - 尾座滑筒行程75mm方便較大頂針孔 工件的取放，並採用油浴式設計常保 作動的順暢度，另外較短的尾管裸露 設計可使尾座的剛性大大增加。
選配 - 尾座含可調整錐度設計，方便人員調 整錐拔的操作。

6

箱型結構設計，本台邊框及軌道肋板厚度均 為25mm，其餘20mm，能展現最佳剛性及 穩定性，確保研磨精度及品質。本台清潔冷 卻水管配置於機台內側，台面有三處出水孔 ，方便美觀。

7

進刀軸有別於他廠的設計，採用雙V滑軌設計， 使產品呈現最佳平衡支撐及最穩定狀態。 有效確保長年使用時與Z軸方向的上下左右垂直度。
