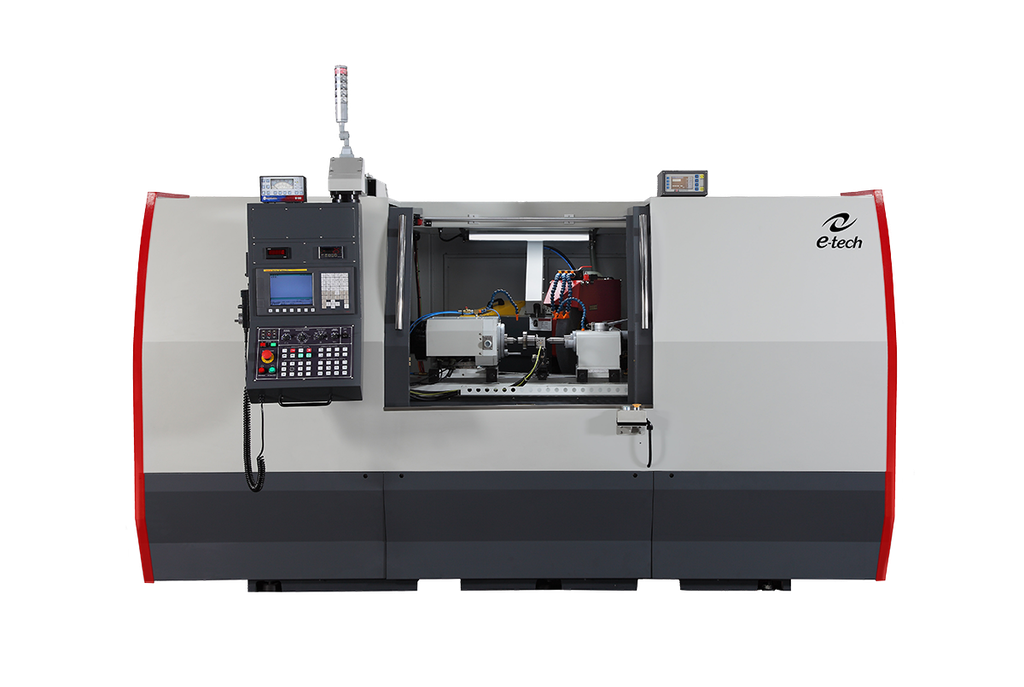

CNC斜進式外圓磨床

EGA CNC 系列

外圓磨床

說明

控制器特性
1. CNC控制系統除FANUC外，還可選用三菱、西門子及PC-BASE 等控制器，充份滿足各種操作模式的需求。
2. 專為高精密零件研磨加工設計製造 iGrind 圖形對話式介面(選配附件)
毅德機械股份有限公司推出的CNC系列外圓磨床以操作便利及功能強大為設計特點。本系列產品提供使用者完整的解決方案，能充份滿足使用者不論在少量多樣或大量生產的生產環境下的眾多應用需求。產品線規格齊全，提供多種不同的頂心距及三種中心高度砂輪頭可採用直進式(EGP)或斜進式(EGA)，並可搭配各種高度自動化的選配備。

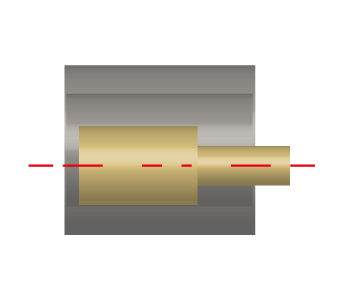

研磨迴圈

直進刀

橫向移動

兩端進刀

左端進刀

右端進刀

直切

兩端進刀

左端進刀

右端進刀

內圓研磨迴圈 (使用外徑研磨迴圈)

直切

橫行移動

解決方案

從多個角度探索我們的解決方案 - 無論您需要行業洞察、客製化應用程式還是技術優勢。找到最適合您的目標和要求的內容。

工件應用

加工實例

機台規格

	EGA-3260CNC	EGA-32100CNC	EGA-32150CNC	EGA-32200CNC	EGA-3860CNC	EGA-38100CNC	EGA-38150CNC	EGA-38200CNC
工件主軸最大旋徑	Ø320 mm	Ø320 mm	Ø320 mm	Ø320 mm	Ø380 mm	Ø380 mm	Ø380 mm	Ø380 mm
兩頂心間距	600 mm	1000 mm	1500 mm	2000 mm	600 mm	1000 mm	1500 mm	2000 mm
最大工件研磨直徑	Ø300 mm	Ø300 mm	Ø300 mm	Ø300 mm	Ø360 mm	Ø360 mm	Ø360 mm	Ø360 mm
最大研磨長度－配置工件主軸側修砂	450 mm	850 mm	1350 mm	1850 mm	450 mm	850 mm	1350 mm	1850 mm
最大研蘑長度－配置尾座側修砂 (Opt.)	600 mm	1000 mm	1500 mm	2000 mm	600 mm	1000 mm	1500 mm	2000 mm
最大工件重量	150 kg	150 kg	150 kg	250 kg	150 kg	150 kg	150 kg	250 kg
工件主軸與工作台中心距	162 mm	162 mm	162 mm	162 mm	192 mm	192 mm	192 mm	192 mm

了解有關我們產品的更多信息

欲了解更多詳細信息，請下載我們的目錄。目錄包括標準配件、可選配件以及全面的規格指南，幫助您更好地了解我們產品的功能！
