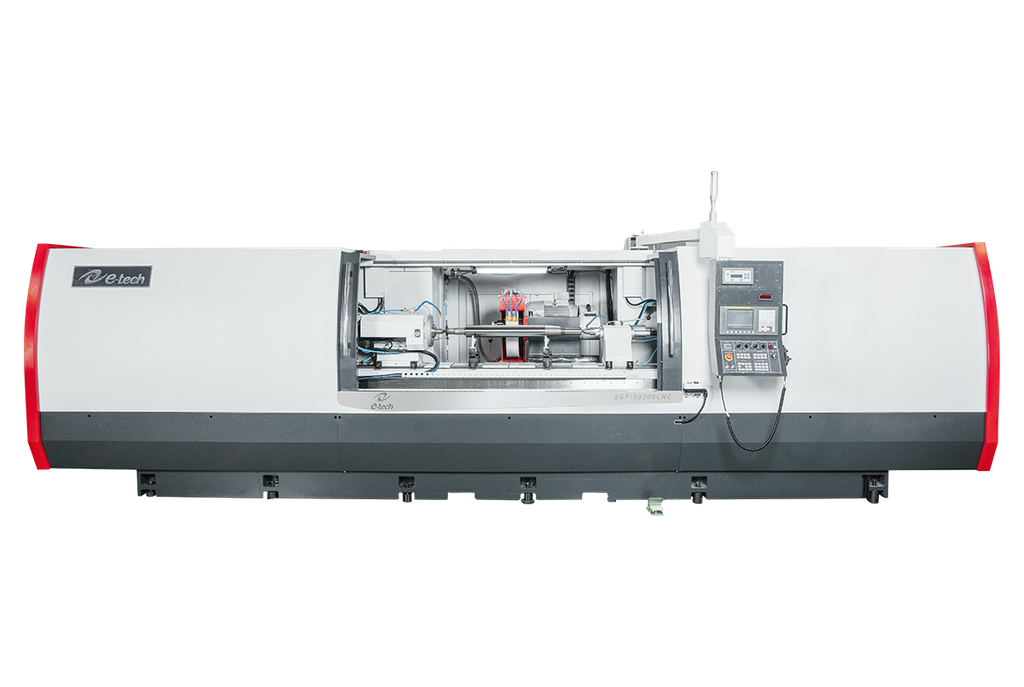

CNC犀牛型外圓磨床

1

工件主軸頭
採用NN的主軸設計，能提供高荷重能力，搭配內部正壓保持防水設計，提供最佳迴轉精度及高剛性，加上驅動採用伺服馬達，在研磨的過程當中，定速自定扭，長時間使用時更能顯現其優異性及超長壽命。

2

超剛性本台結構
下滑板不論最左側或是最右側位置永遠保持在本臺上的支持設計，利用高剛性米漢娜鑄鐵(Meehamite)及箱型肋結構。
做為機臺穩定性的根本，經燒炖和時效處理確保材質穩定，以研磨及鏟花確認最終精度，使產品無論在壽命或是剛性都呈現最佳狀態。
Z軸軌道採一V一平設計，軌道支撐肋板與與本台肋板相連，使應力能有效傳遞，讓軌道較不容易變形。床台軌道跨距增加33%，加強工件研磨受力重心支撐。

3

砂輪主軸頭(培林式/軸受式)

• 標配：高迴轉經度的培林式主軸，除了兼具環保、溫升小的特色之外，新品更換更是輕鬆方便又快速。
• 選配：軸受式，動壓合金軸承快速切削能力，最佳面粗度的呈現，來自於SNCM220高級合金鋼材，經正常化調直處理、滲碳處理、冷深處理等多重處理，並經過研磨及鏡面處理，主軸表面硬度達HRC62度，長期無磨耗研磨精度高。


4

尾座
頭尾座上方增加噴水裝置，顯現Etech專注在意每一個細節。氣浮裝置則提供客戶移動時的省力及減少迴旋滑板的損傷。滑板鳩尾跨距增加38%，增加重型支撐。
選配：尾座滑筒行程75mm方便較大頂針孔工件的取放，並採用油浴式設計常保作動的順暢度，另外，較短的尾管裸露設計可使尾作的剛性大大增加。尾座含可調整錐度設計，方便人員調整錐拔的操作。

5

X軸進刀滑軌
進刀軸有別於他廠的設計，採用雙V滑軌設計，使產品呈現最佳平衡支撐及最穩定狀態。有效確保長年使用時與Z軸方向的上下左右的垂直度。
